Magnetický stojan pro úchylkoměr, s hydraulickým centrálním aretováním, přídržná síla 600 N

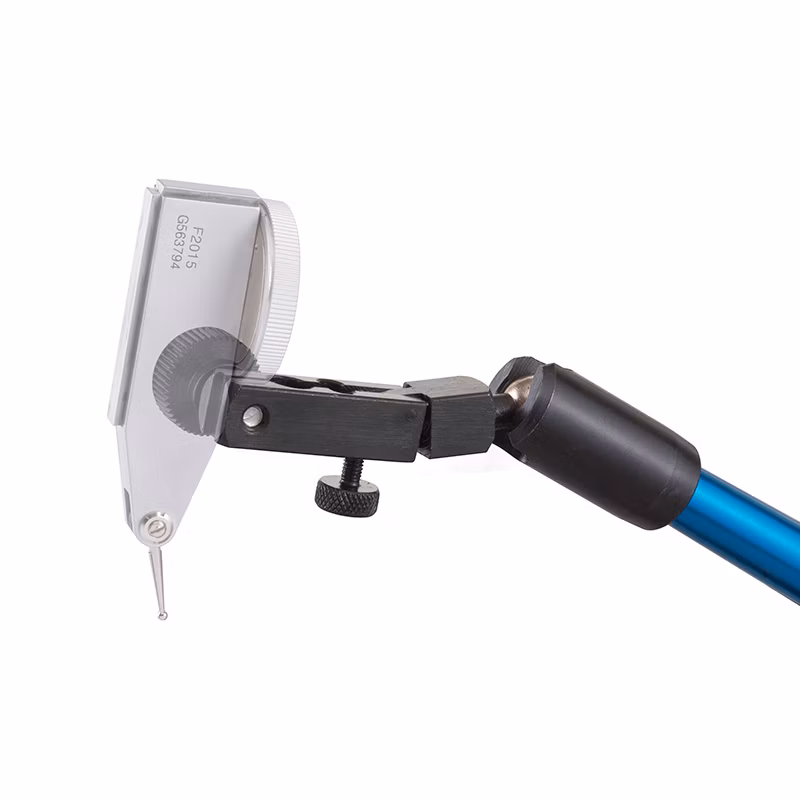

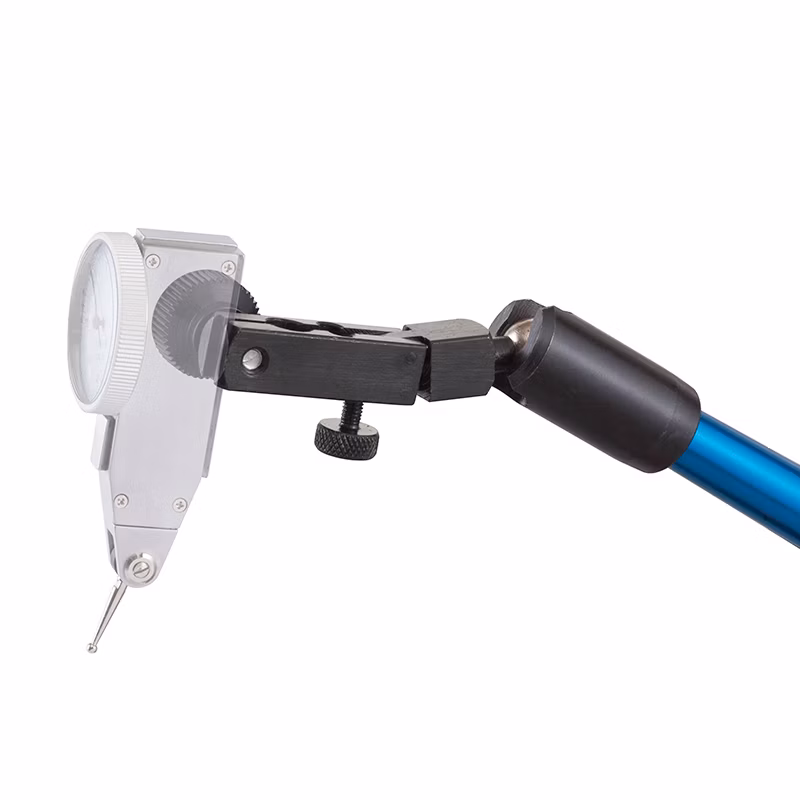

Magnetický stojan drží číselníkový nebo páčkový úchylkoměr přesně tam, kde má být, a hlavně nehybně. Při měření odchylek ve setinách je tuhost stojanu stejně důležitá jako přesnost samotného měřidla — pružící rameno „naměří" odchylku, která na obrobku není.

Základna je magnetická s vypínáním. Otočením páčky se magnet zapne, stojan se přisaje k obráběcímu stroji, k desce nebo k obrobku; po vypnutí se volně odejme. Základna má prizmatickou drážku zespodu, takže drží i na oblém povrchu — na hřídeli nebo na válci.

Rameno se aretuje jedním otočením a síla se na všechny klouby přenese hydraulicky. Oproti mechanickému aretování drží pevněji při stejném utahovacím momentu a poloha měřidla se při dotahování nepohne ani o setinu — přesně to, co při jemném měření nejvíce překáží.

Plocha pod základnou musí být čistá a bez okují. Usazené železné částice magnet oddálí a přídržná síla prudce klesne.

• Hlavní sloupek Ø 12 × 160 mm
• Rameno Ø 10 × 180 mm
• Přídržná síla 600 N
• Základna 63 × 50 × 55 mm, prizmatická drážka
• Vypínatelný magnet
