Nasazovací frézovací hlava pro čelní frézování 45° Ø 100 mm, upínací otvor 32 mm, 6 zubů

Fréza s vyměnitelnými destičkami nahrazuje broušenou frézu tam, kde by se nástroj musel často přeostřovat. Při otupení se vymění pouze destička, těleso frézy zůstává — a s ním i průměr, souosost a upnutí, takže není třeba nástroj znovu nastavovat.

Jedná se o nasazovací provedení: fréza se nasadí na trn ve vřetenu a upevní šroubem přes středový otvor. Nasazovací frézovací hlavy se vyrábějí ve větších průměrech než stopkové, protože trn přenese větší krouticí moment a hlava sedí blíže k vřetenu, takže méně kmitá.

Destičky SEHX / SEHT jsou čtvercové a uložené pod úhlem přibližně 45°. Šikmý náběh rozloží řeznou sílu do větší délky hrany a směřuje ji více do vřetena než do strany — chod je klidnější, povrch čistší a destička snese vyšší posuv. Čtvercová destička má navíc osm využitelných řezných hran.

Daň za to je, že fréza nevytvoří bok osazení v pravém úhlu — k tomu je potřeba fréza s úhlem 90°.

Počet zubů určuje, kolik destiček řeže najednou: více zubů znamená vyšší posuv a klidnější chod, ale vyžaduje výkonnější stroj a více destiček při výměně.

Destičky ani upínací šrouby nejsou součástí dodávky — jejich typ je uveden v parametrech.

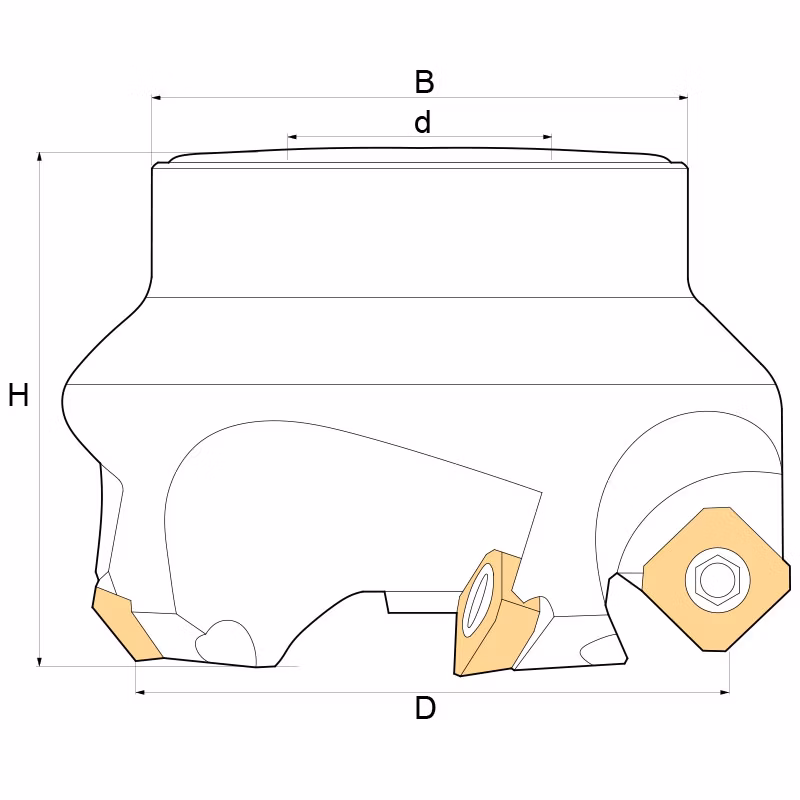

• Průměr Ø 100 mm
• Upínací otvor 32 mm, výška 50 mm
• 6 zubů
• Pro destičky SEHX 1204 / SEHT 1204
