Strojní závitník M12 × 1,75 pro průchozí otvory, povlak TiN

Strojní závitník je určen k řezání vnitřních závitů strojem — na stojanové vrtačce, soustruhu, frézce nebo v závitořezném přístroji — nikoli ručně vratidlem.

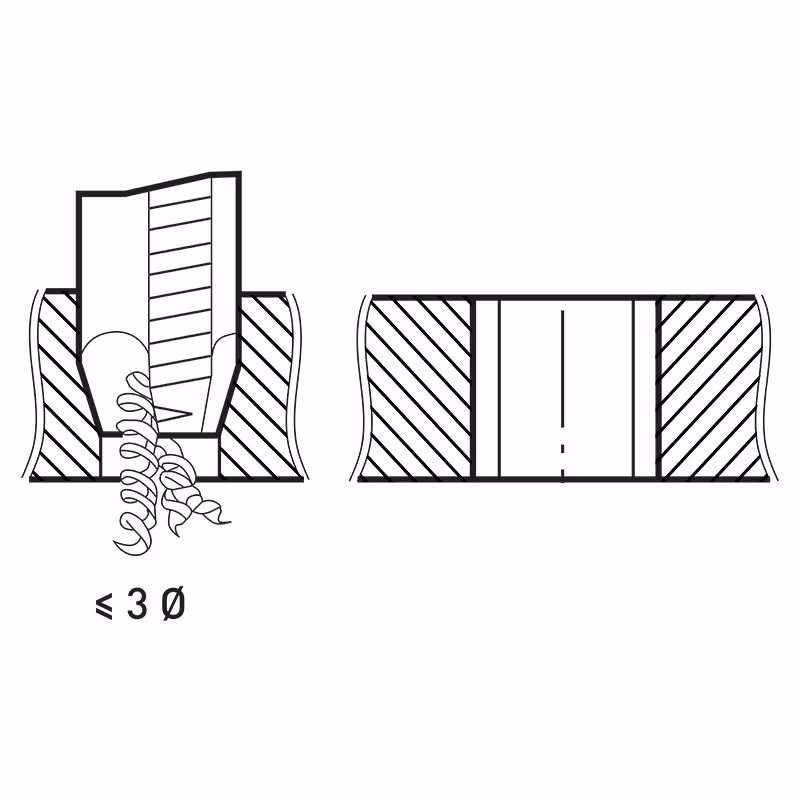

Toto provedení je určeno pro průchozí otvory. Má prodloužený náběh, který vytlačuje třísku dopředu před nástroj a ven z otvoru. Právě proto se nesmí použít ve slepém otvoru — tříska by neměla kam odcházet, natlačila by se před závitník a zlomila by ho.

Zesílená stopka snáší krouticí moment, který při strojním řezání vzniká — je vyšší než při ruční práci, protože stroj neustoupí, když odpor naroste.

Povlak z nitridu titanu (TiN) — charakteristický zlatou barvou — je tvrdší a kluznější než nepovlakovaná rychlořezná ocel. Snižuje tření a teplotu ostří, čímž prodlužuje životnost závitníku a umožňuje vyšší řezné rychlosti než nepovlakované provedení.

Předvrtaný otvor musí mít průměr podle tabulky pro daný závit — při menším se závitník zlomí, při větším vznikne neúplný závit. Řeže se s chladicí a mazací kapalinou a s otáčkami podle obráběného materiálu.

• Metrický závit M12 × 1,75 s hrubým stoupáním
• Prodloužený náběh — tříska odchází dopředu, pouze pro průchozí otvory
• Zesílená stopka pro strojní řezání
• Povlak TiN — vyšší tvrdost ostří a vyšší řezné rychlosti
