Strojní závitník M3 × 0,5 do slepých otvorů, spirálová drážka 35°, povlak TiCN

Strojní závitník se spirálovou drážkou je určen k řezání závitů ve slepých otvorech, tedy tam, kde otvor není průchozí a tříska nemá kudy odcházet dopředu.

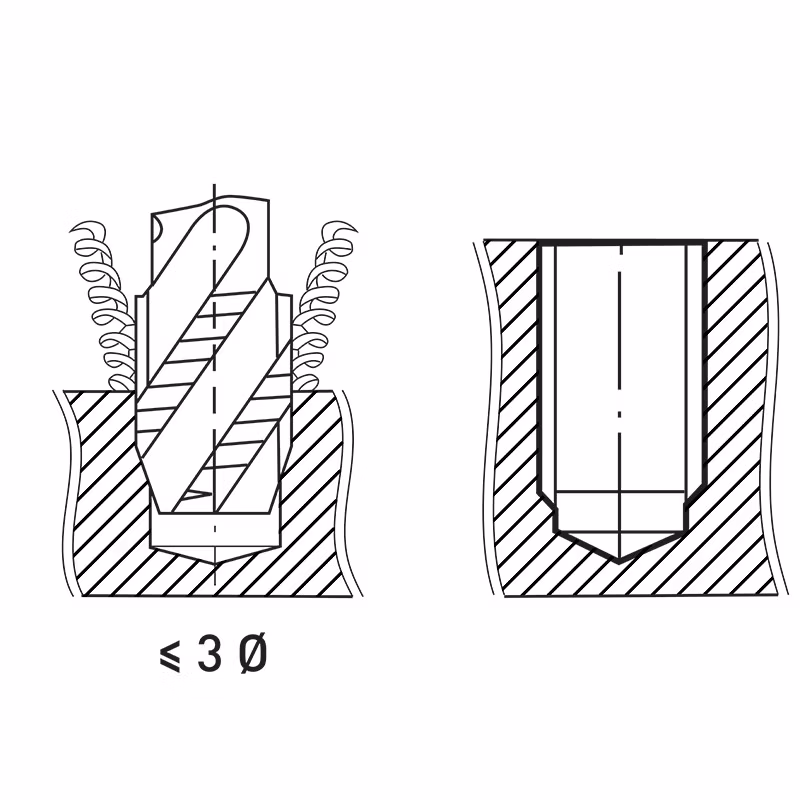

Drážky jsou zkroucené pod úhlem 35° a fungují jako šnek: vynášejí třísku z otvoru směrem nahoru, ven ze závitu. To je rozhodující — ve slepém otvoru by se tříska nahromadila před nástrojem, zablokovala jej a závitník by se zlomil. Zároveň se nepoškodí dno otvoru a závit lze vyřezat téměř až k němu.

Zesílený dřík snáší krouticí moment, který při strojním řezání vzniká — je vyšší než při ruční práci, protože stroj neustoupí, když odpor narůstá.

Povlak z karbonitridu titanu (TiCN) na kobaltové rychlořezné oceli má nižší součinitel tření a vyšší tvrdost než běžný povlak TiN. Nižší tření znamená menší krouticí moment, nižší teplotu ostří a výrazně delší životnost — zejména v houževnatých a abrazivních materiálech.

Předvrtaný otvor musí mít průměr podle tabulky a musí být hlubší než požadovaná délka závitu, aby měla tříska a náběh závitníku kam jít. Řeže se s chladicí a mazací kapalinou; u slepých otvorů je vhodné závitník občas vytáhnout a otvor vyfoukat.

• Metrický závit M3 × 0,5 s hrubým stoupáním
• Spirálová drážka 35° — vynáší třísku z otvoru směrem nahoru
• Určený pro slepé otvory
• Povlak TiCN na kobaltové oceli — pro houževnaté a abrazivní materiály
