Strojní závitník M3 × 0,5 pro slepé otvory, spirálová drážka 35°, napařovaná úprava

Strojní závitník se spirálovou drážkou je určen k řezání závitů ve slepých otvorech, tedy tam, kde otvor není průchozí a tříska nemá kudy odejít dopředu.

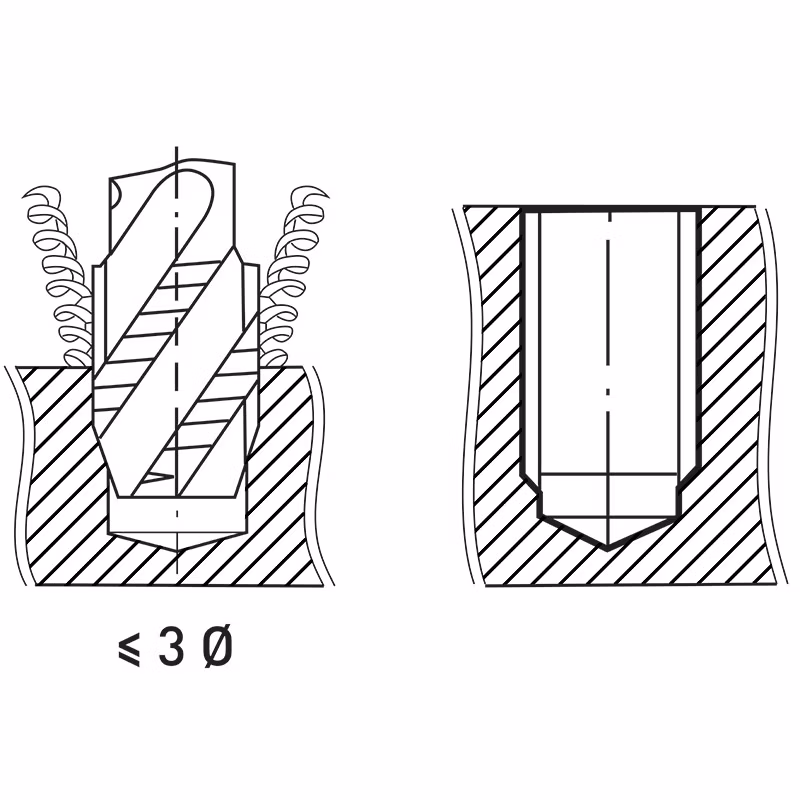

Drážky jsou stočené pod úhlem 35° a fungují jako šnek: vynášejí třísku z otvoru směrem nahoru, ven ze závitu. To je rozhodující — ve slepém otvoru by se tříska nahromadila před nástrojem, zablokovala jej a závitník by se zlomil. Zároveň se nepoškodí dno otvoru a závit lze vyřezat téměř až k němu.

Zesílený dřík snáší krouticí moment, který při strojním řezání vzniká — je vyšší než při ruční práci, protože stroj neustoupí, když odpor narůstá.

Napařovaná (vaporizovaná) úprava vytváří na povrchu tenkou vrstvu oxidu železa s jemně pórovitou strukturou, která zadržuje mazivo. Díky tomu se na nástroj méně nalepuje tříska a nedochází k zadírání — což je u slepých otvorů, kde tříska zůstává déle v záběru, zvlášť důležité.

Předvrtaný otvor musí mít průměr podle tabulky a musí být hlubší než požadovaná délka závitu, aby měla tříska a náběh závitníku kam jít. Řeže se s chladicí a mazací kapalinou; u slepých otvorů je vhodné závitník občas vytáhnout a otvor vyfoukat.

• Metrický závit M3 × 0,5 s hrubým stoupáním
• Spirálová drážka 35° — vynáší třísku z otvoru směrem nahoru
• Určen pro slepé otvory
• Napařovaná úprava — zadržuje mazivo, brání nalepování třísky
