Vyvrtávací tyč pro soustružení vnitřního závitu Ø 16 mm, délka 170 mm

Soustružení závitu výměnnou destičkou je nejpřesnější způsob výroby závitu: profil je dán tvarem destičky, takže vyjde přesně podle normy a lze jej opakovat kus po kuse. Na rozdíl od závitníku lze takto vyrobit libovolný průměr i stoupání.

Závit se řeže v několika průchodech s postupně narůstající hloubkou — při jednom průchodu by se destička zlomila. Soustruh musí mít zapnutý závitový posuv, aby posuv přesně odpovídal otáčkám vřetena.

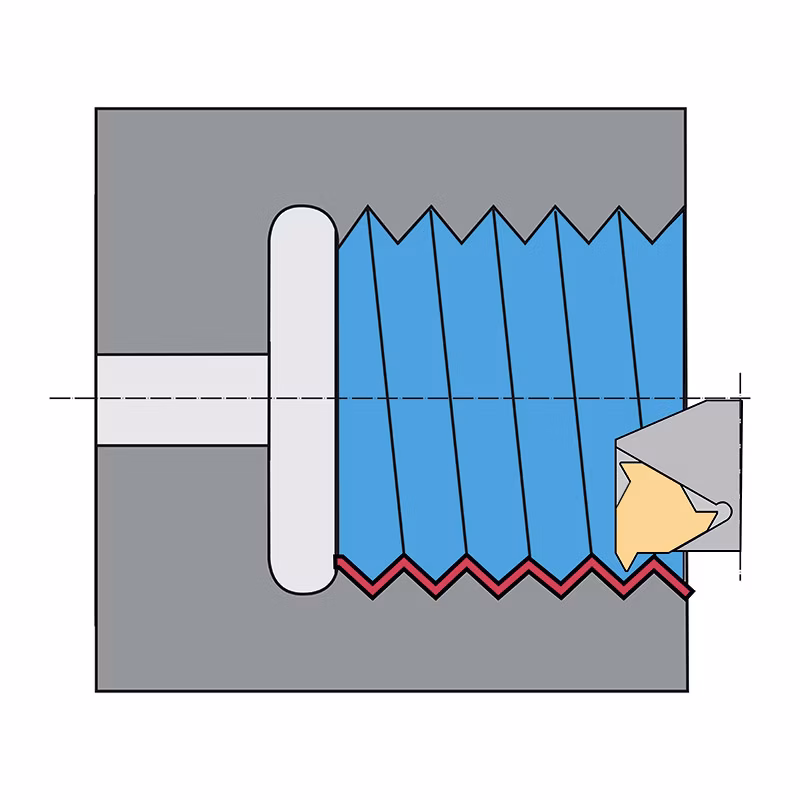

Toto je provedení pro vnitřní závit. Nástroj má tvar vyvrtávací tyče, která se zasune do vyvrtaného otvoru. Průměr tyče musí být menší než otvor a vyložení z držáku co nejkratší — dlouhá tenká tyč vibruje a závit vyjde vlnitý.

U slepého otvoru je třeba počítat s výběhem závitu na konci; závit nelze dořezat až na dno.

Destičky nejsou součástí dodávky — objednávají se zvlášť podle stoupání a typu závitu.

• Průměr tyče Ø 16 mm, délka 170 mm
• Nejmenší výška nad osou 15 mm
• Pro závitové destičky 16IR
• Náhradní díly jsou uvedeny v parametrech
